Méthodes Magnétiques et Courants de Foucault

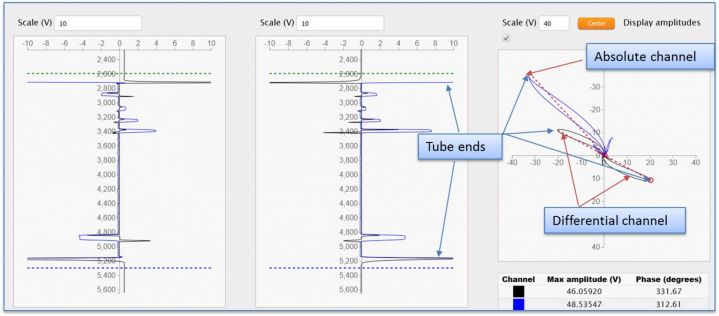

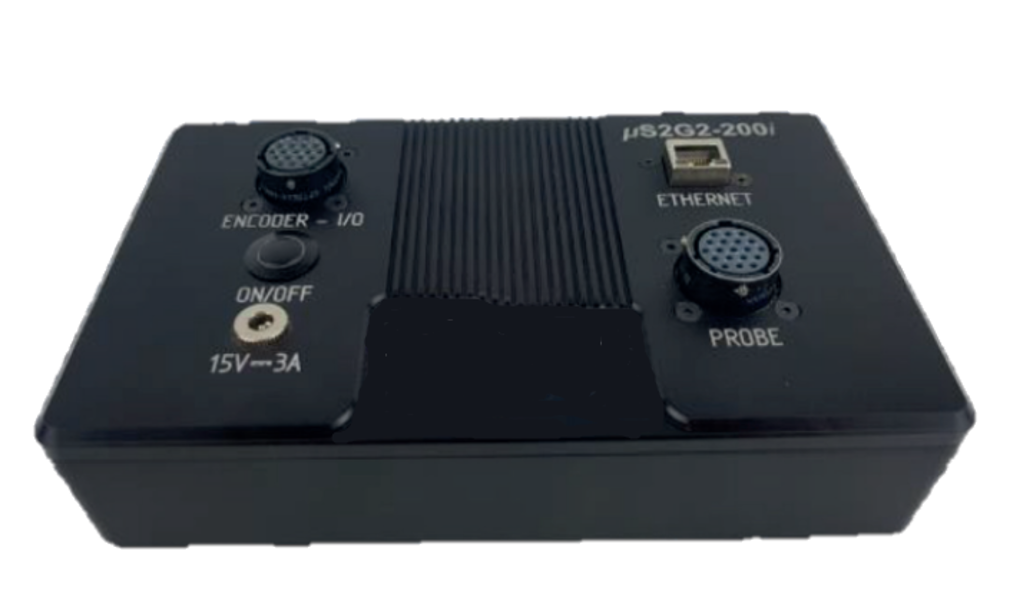

EddyMag - Console Multiphysiques pour le CND

Console de mesures pour sondes Magnétiques et Courants de Foucault
Large gamme de sondes conçues spécifiquement par application

Utilisable avec sondes Courants de Foucault / Flux de fuite - mono et multi éléments

Applications :
   -  Détection de défauts de surfaces et sous jacents sur aciers, aluminium, inox,  analyse de structure sur aciers  Fe-C (phases cristallines), évaluation de tailles de grains, dureté
   -  Contrôle par CF sur composites carbones : délaminages, inclusions de matière, porosités, densité, orientation de fibres, taux de résine

Sondes Courants de Foucault - Magnétiques

Réalisation de sondes à façon pour toutes applications, nature de matériau (ferromagnétique, amagnétique), taille de pièces

Etude de cas pour confection de sondes sur mesures


Sondes pour contrôle de tiges, barres, tubes, surfaces, cordon de soudures etc

Sonde Mesure Perméabilité Magnétique µr / Conductivité Electrique σ

Sonde mixte permettant à la fois la mesure de conductivité électrique et la mesure de perméabilité magnétique

Mesure de perméabilité magnétique µr par mesure magnétique
Possibilité de mesure sur aciers ferromagnétiques (µr > 100) et aciers inoxydables très faiblement magnétique (1,001<µr<2)

Mesure de conductivité électrique σ par courants de Foucault
Possibilité de mesure sur aciers et matériaux fortement conducteurs (1<σ<70 MS/m), sur céramiques (1<σ<10 S/m) et sur composites et béton chargés (0,1<σ<0,4 S/m)

==> Compatible avec tout appareil Courants de Foucault

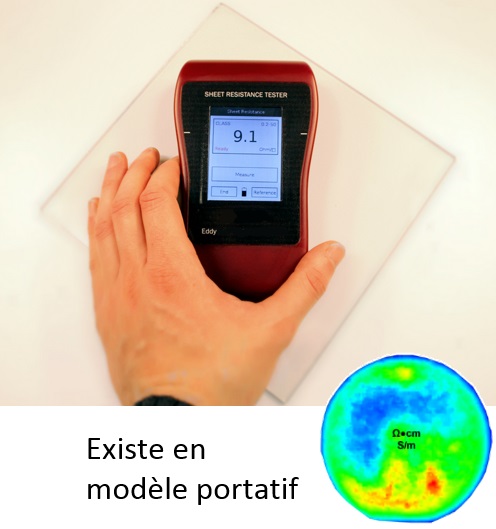

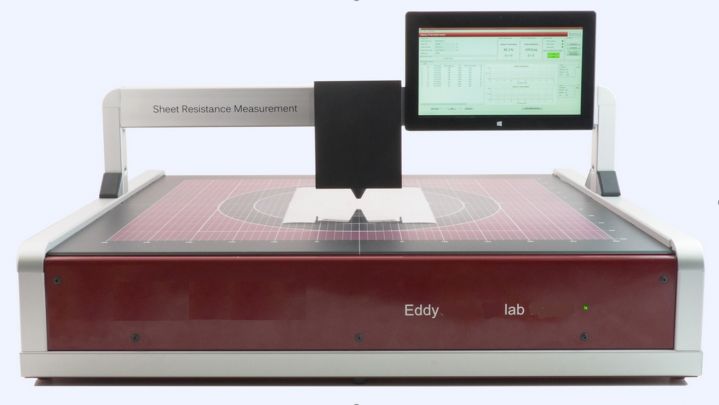

EddyMap - Analyse de surface par courants de Foucault haute fréquence

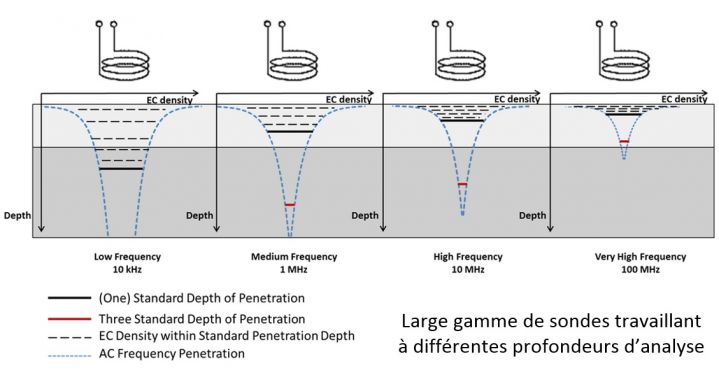

Système de mesures de conductivité électrique (s/m) et de détection de défauts/imperfections par courants de Foucault – fréquence réglable de 10 kHz à 100 MHz

Applications :
 - Mesure d’épaisseur de revêtements fins, dépôts / contrôle de son homogénéité, anisotropie
 - Détection de défauts de surface sur matériaux conducteurs d’électricité  (métaux, alliages, céramiques, matériaux diélectriques, composites, polymères chargés)

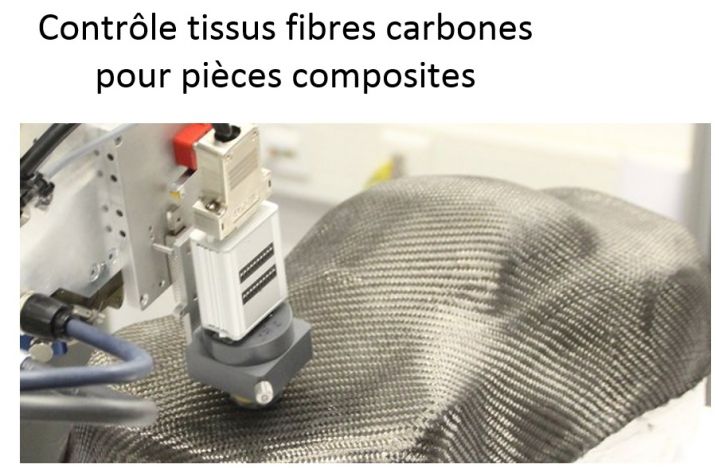

 - Contrôle de la qualité de fibres carbones pour composites : défauts, orientation, densité de la fibre, disposition du tissus (distribution, espacement)

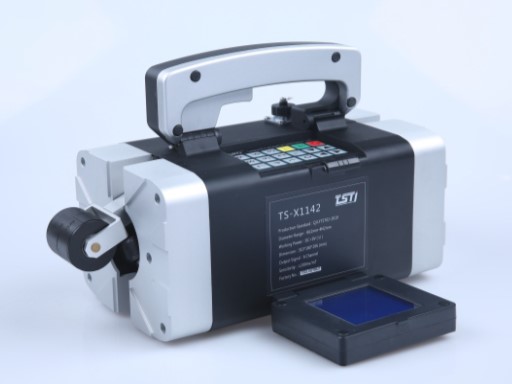

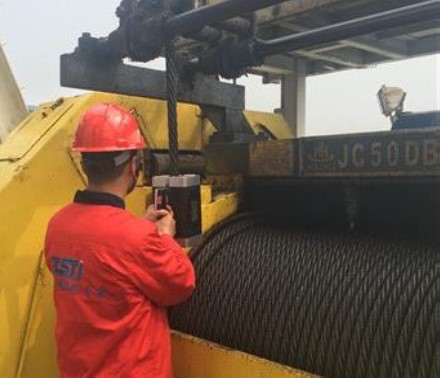

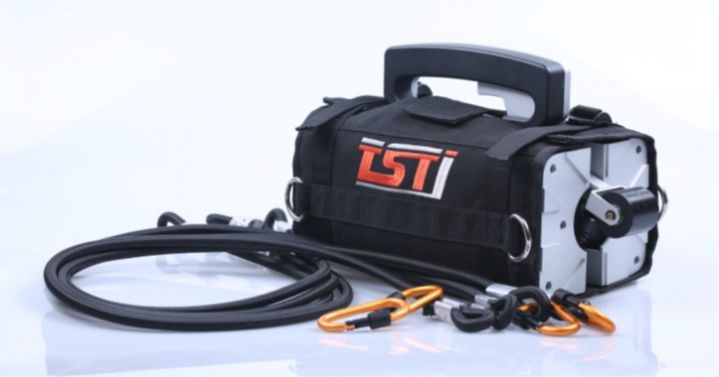

WireTester – Système de contrôle pour câbles aciers

Méthodes de contrôles Electromagnétiques - Technique Flux de Fuite Magnétique

Détection de défauts de surfaces et sous jacents sur câbles aciers ferromagnétiques

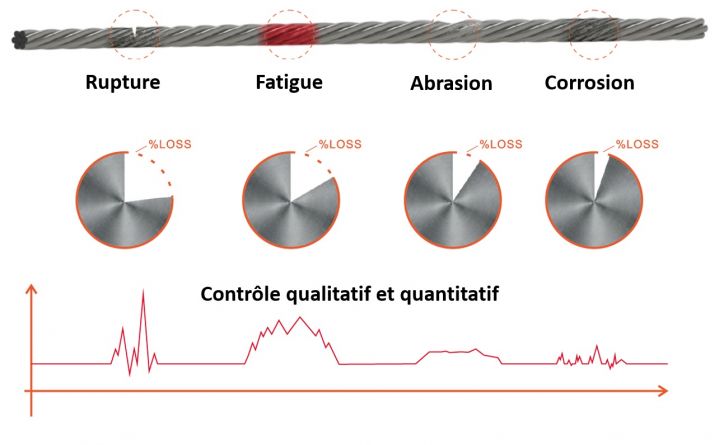

Large typologie de défauts détectés : Rupture, fatigue, abrasion, corrosion

  • Température de fonctionnement : -20°C à +50°C
  • Diamètre de câbles de 6mm à 70mm
  • Contrôle sur câbles multibrins
  • Ecran de contrôle, logiciel pour exploitation détaillée des résultats sur PC
