Magnétoscopie Très Basse Fréquence

Nous proposons des systèmes de contrôle travaillant à basses et très basse fréquence (5 à 10Hz) tels que des électroaimants et des générateurs de courants. Découvrez nos modèles ci-dessous.

Systèmes de contrôle par magnétoscopie à champs magnétiques Très Basse Fréquence (TBF)

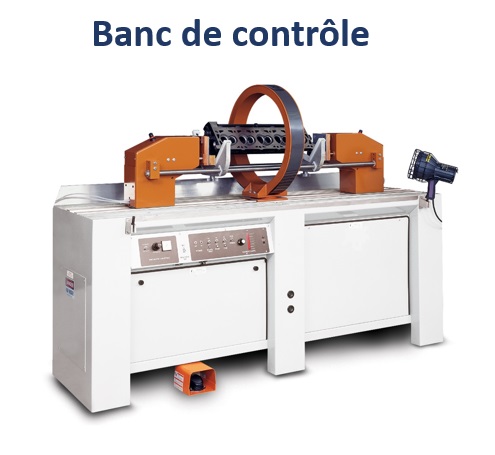

Large gamme d'équipements disponibles : électro-aimant, générateur portatif, banc de contrôle, système à champ magnétique tournant (cuve, tête pour magnétisation localisée)

On entend par Magnétoscopie Très Basse Fréquence l’utilisation de champs magnétiques de fréquence <10 Hz. Cette technologie présente des gains significatifs par rapport aux systèmes traditionnels  travaillant à une fréquence de 50 Hz :

Diminution de la consommation d’énergie d’environ un facteur 5 par baisse de la tension de sortie nécessaire pour alimenter les circuits de magnétisation.
Meilleure détection des défauts en profondeur, par la diminution de l’effet de peau. Les défauts sont détectables jusqu’à 3mm de profondeur (dépendant de leur taille et morphologie).

Au niveau de la sécurité des opérateurs en terme d’exposition aux champs magnétiques, l’utilisation de la très basse fréquence permet une mise en conformité complète par rapport aux exigences décrites dans la Directive Européenne 2013/35/UE.

Contrôle de pièces peintes, l’utilisation de champ magnétique très basse fréquence (TBF), de part la génération d’un flux magnétique interagissant avec la totalité de l’extension en profondeur du défaut, permet d’augmenter de façon significative la quantité de particules magnétiques retenues en surface et permet ainsi le contrôle magnétoscopique sur pièces peintes (e ~ 100 à 500 μm dépendant du type de peinture). Par conséquent la probabilité de détecter le défaut est augmenter de façon significative.

Démagnétisation en profondeur, l’utilisation de la très basse fréquence permet de désaimanter des pièces de très fortes épaisseurs (>20mm). En effet pour des fréquences comprises entre 2 et 10 Hz, la profondeur de pénétration des lignes de champs magnétiques est supérieure à 10mm.

Kit Magnétisation Démagnétisation Bobine Basse fréquence

Bobine de Magnétisation / Démagnétisation Très Basse Fréquence

Alimentation 230V ou 400V/50Hz fonction de la taille et puissance
Gamme de Diamètre : 100 à 800mm – structure robuste acier inoxydable
Fréquence du champ magnétique : 10 Hz
Intensité du champ magnétique réglable
Utilisable en contrôle par magnétoscopie pour l’aimantation et la démagnétisation de la pièce
Fournis avec un générateur de courant très basse fréquence (10 Hz)
Système fixe ou mobile

Avantage de l’utilisation de la Très Basse Fréquence
Pénétration accrue des lignes de champs magnétiques par rapport à une bobine standard 50Hz : meilleure détectabilité et démagnétisation à cœur de la pièce (Champ rémanent inférieur à 240 A/m)
Diminution de l’exposition de l’opérateur aux champs magnétiques conformément à la directive Européenne 2013/35/UE

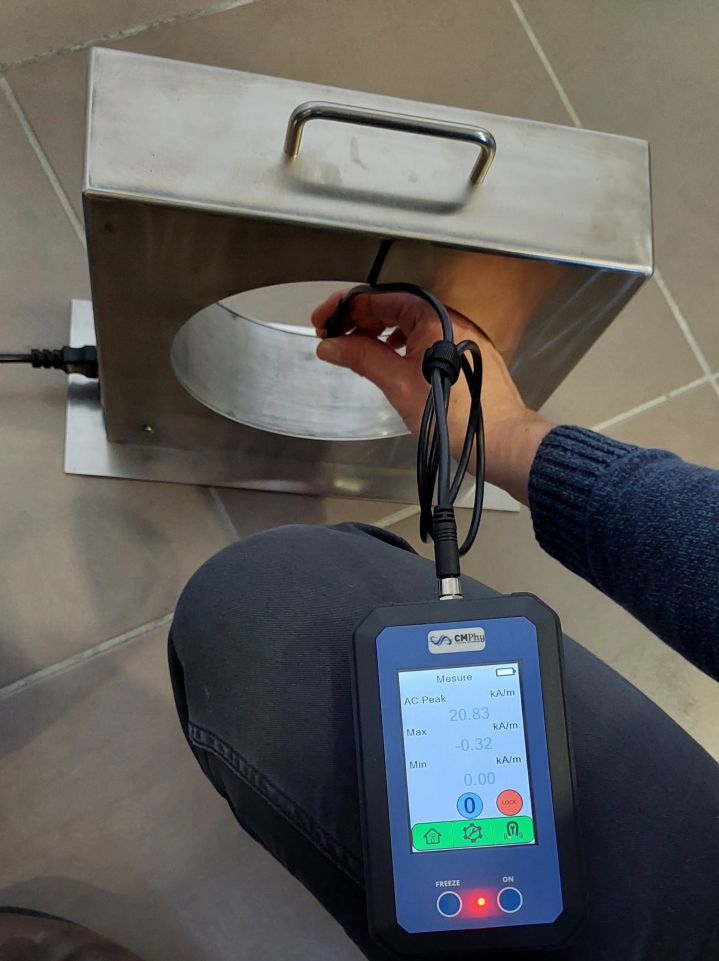

A 10 Hz, VA Haute = 24 kA/m

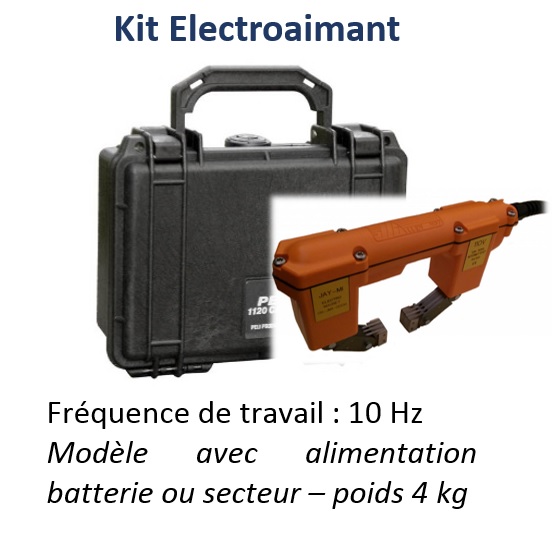

Kit Electroaimants basse fréquence 10 Hz

Décliné en 3 versions :
 -
Version sur secteur 230V
 - Version sur batterie (autonomie 1000 cycles de contrôles)
 - Version sur secteur 230V et batterie

Compatible toute marque d'électroaimant
Permet de générer en sortie un champ magnétique basse fréquence 10 Hz

Avantage du fonctionnement en basse fréquence :
 -
Diminution de l’exposition de l’opérateur au champ magnétique d’un facteur 5 – conformément à la directive Européenne 2013/35/UE
 - Augmentation de la profondeur de pénétration des lignes de champs magnétiques : détectabilité accrue par une amélioration du contraste de l’indication

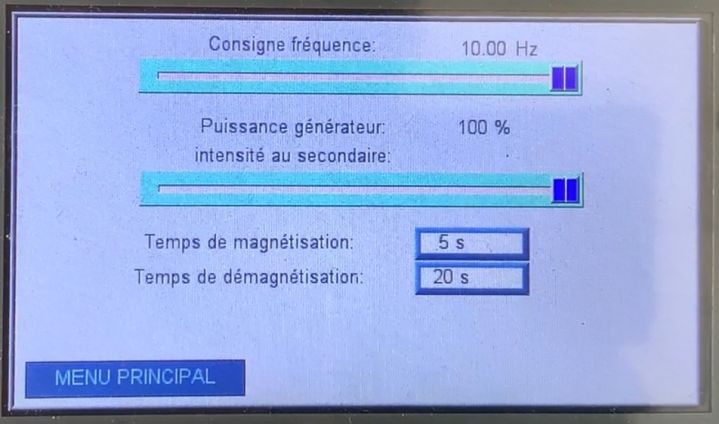

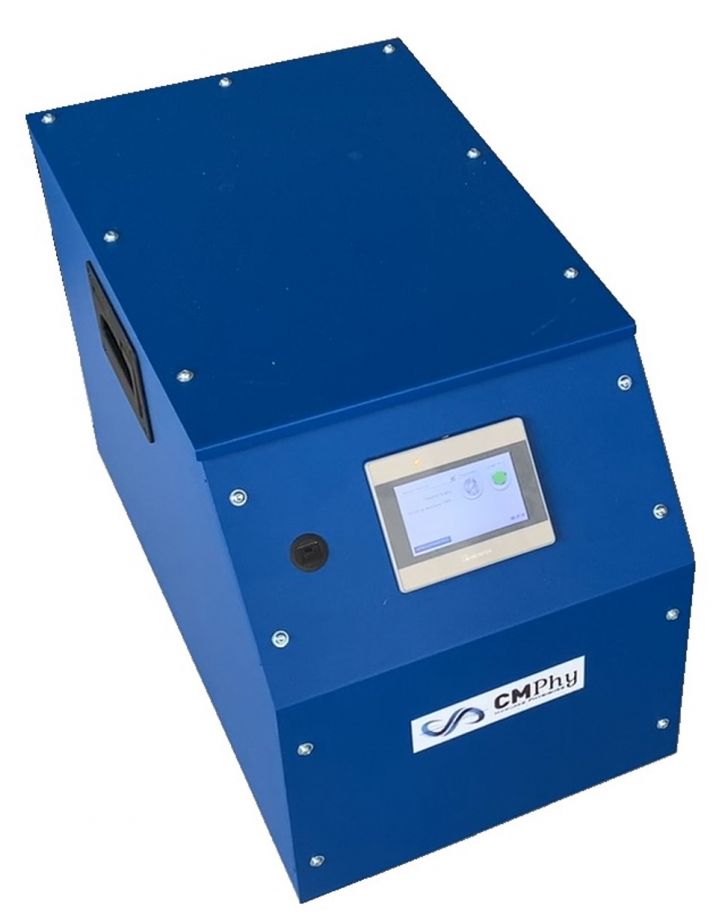

Générateur de courant très basse fréquence C200BF

Intensité champ magnétique au centre de la bobine > 10kA/m
Sortie Alternative AC / Réglage du courant sur une plage 0-100%
Fréquence de sortie réglable de 5 à 10Hz
Fonction Magnétisation et Démagnétisation automatique
Bobine diamètre de 210 à 600mm (existe en version spéciale > 600mm)

Alimentation 230V/50Hz/20A
Poids à partir 25kg

==> Utilisable avec bobine plate, tunnel long, électroaimant

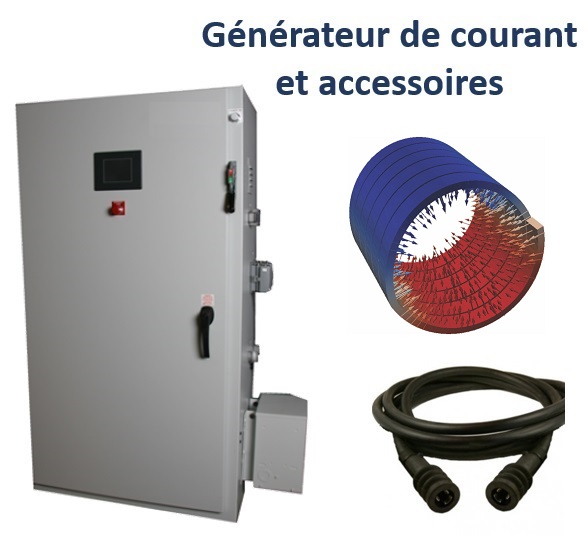

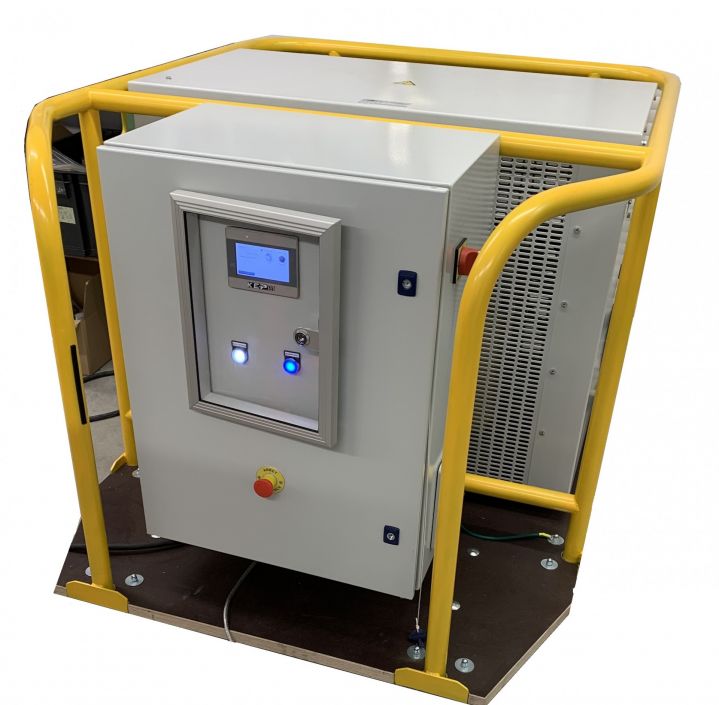

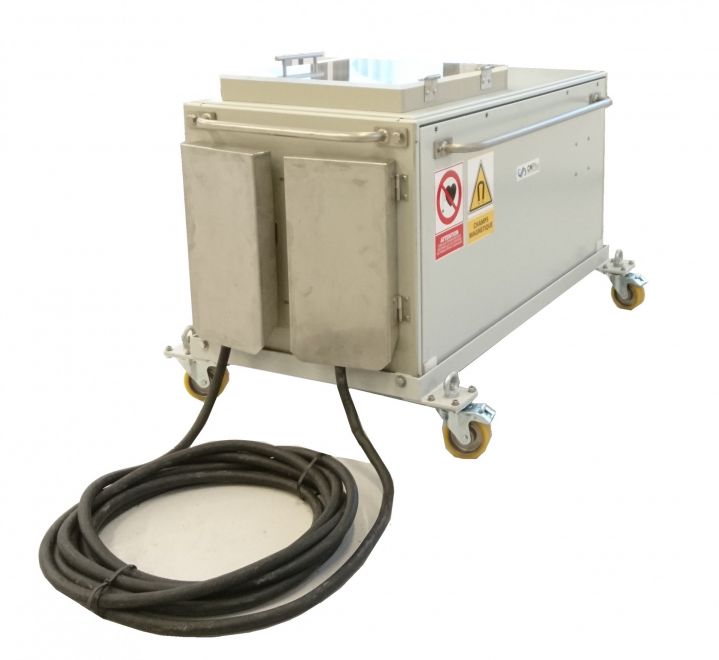

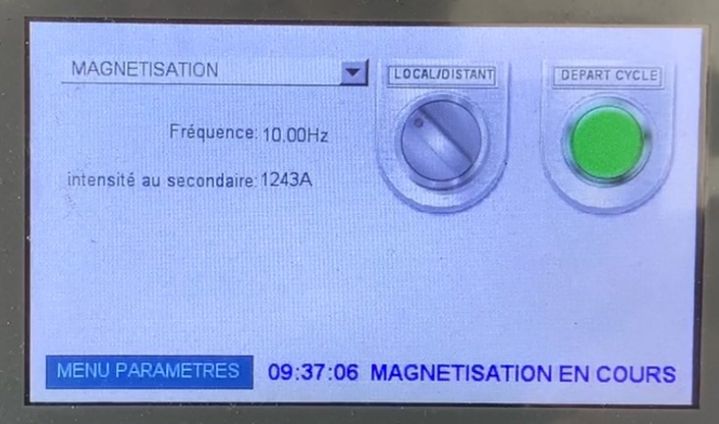

Générateur de courant Basse Fréquence CM20TBF

Générateur Magnétoscopie / Démagnétisation - Réglable en fréquence

Alimentation 400V triphasé sans neutre / 50Hz / 32A (20 kVA)
Courant à vide : 0 – 2500 A  / tension : 0 – 10 Volt
Fréquence réglable de 5 à 50 Hz
Sortie Alternative AC, en option R1A / R2A
Fonction magnétisation et démagnétisation en mode automatique
Poids 350kg
