Ultrasons - EMAT (Electromagnetic Acoustic Transducer)

La mesure d’épaisseur sans contact, même en conditions extrêmes.

Grâce à la technologie EMAT (ElectroMagnetic Acoustic Transducer), CMPHY vous propose une solution d’inspection par ultrasons innovante, permettant de réaliser des mesures d’épaisseur sans aucun contact avec la pièce et sans couplant liquide. Idéal pour les environnements industriels contraignants, ce procédé garantit un contrôle fiable, rapide et reproductible, même sur pièces chaudes.

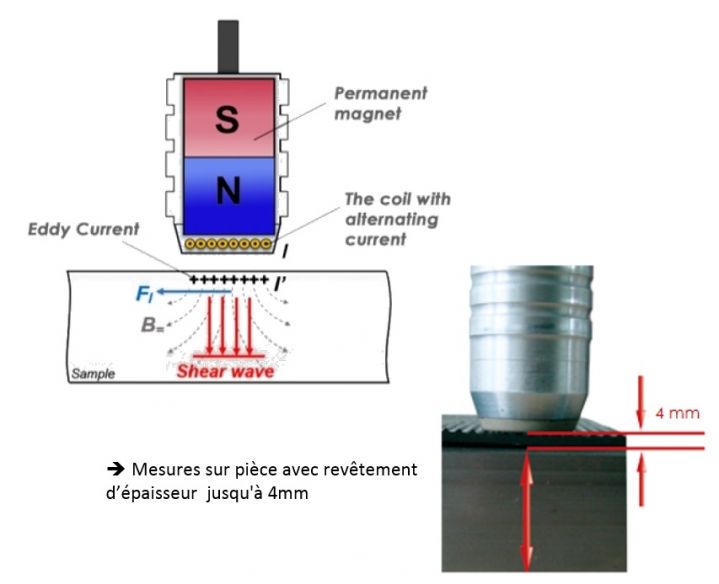

Le principe repose sur la génération d'ondes ultrasonores directement au sein du matériau, par interaction électromagnétique, avec une distance de fonctionnement pouvant aller de 1 à 2 mm entre la sonde et la pièce.

Nos capteurs EMAT sont conçus et fabriqués sur-mesure, en fonction de vos besoins applicatifs :

Dimensions de la pièce à contrôler.
Épaisseur du matériau et types de matériaux métalliques.

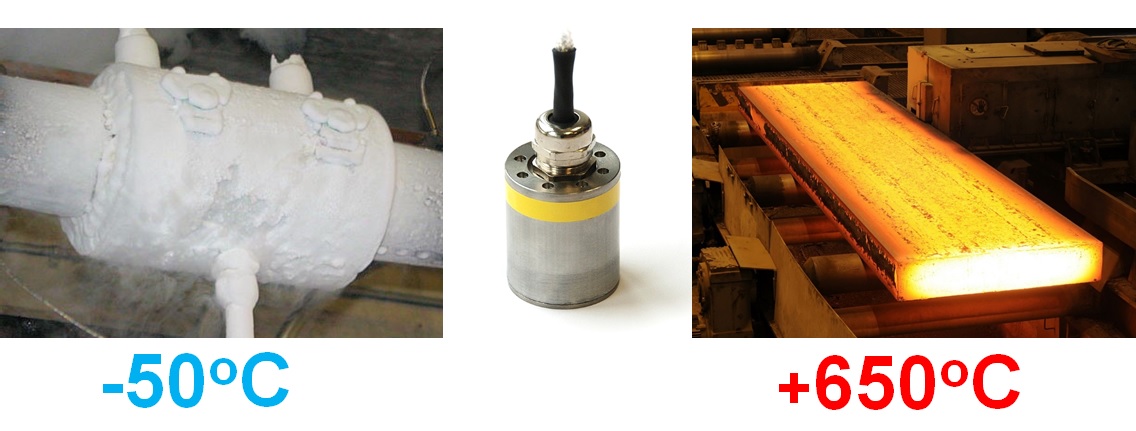

Conditions de contrôle, y compris des températures extrêmes : les capteurs peuvent être utilisés pour le suivi d'épaisseur sur pièces chaudes.

EMAT Converter - Système utilisable avec appareil US Standard

-- Ensemble électronique Pulseur et Convertisseur pour capteur EMAT --
Utilisable avec tout type d’équipement Ultrason conventionnel.

Le système EMAT Converter permet d’alimenter tout type de capteur EMAT (PE) et de visualiser le signal reçu sur une électronique Ultrason standard toute marque.
Cette fonctionnalité permet d’utiliser facilement des capteurs EMAT et de bénéficier de la puissance de traitement en réception de l’appareil Ultrason associé (Filtre, moyenne etc).

- Mesures d’épaisseur de 1,5 à 100mm / Précision : 0,05 à 0,1mm

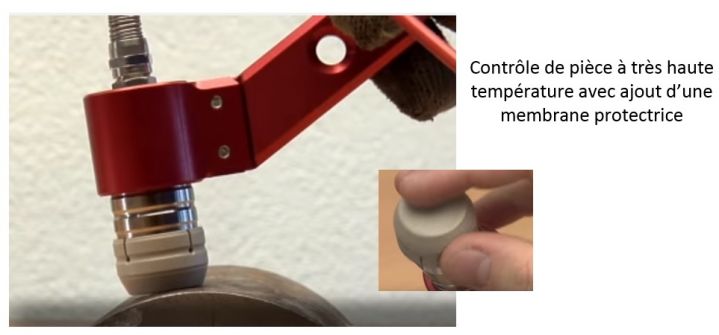

- Mesure sur des pièces chaudes jusqu’à une température de 500°C avec capteur standard et 1000°C avec capteur refroidi

Télécharger la fiche : EMAT Converter - Système utilisable avec appareil US Standard

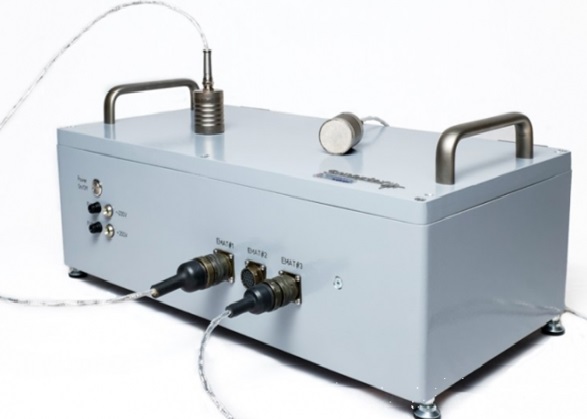

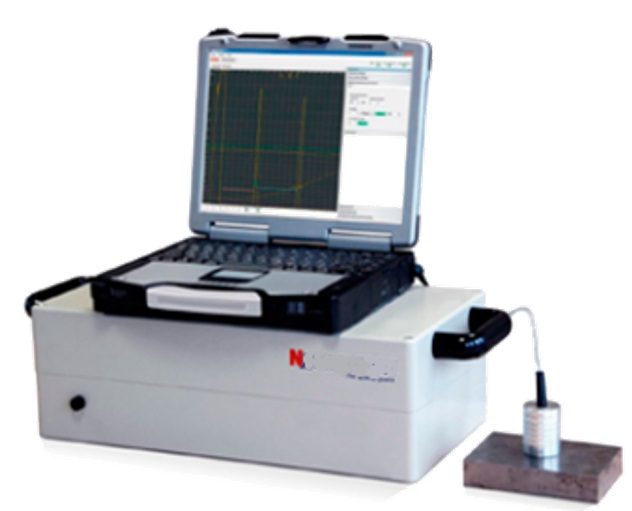

CMAT Power - Système EMAT de puissance (OL, OT, Rayleigh, Lamb)

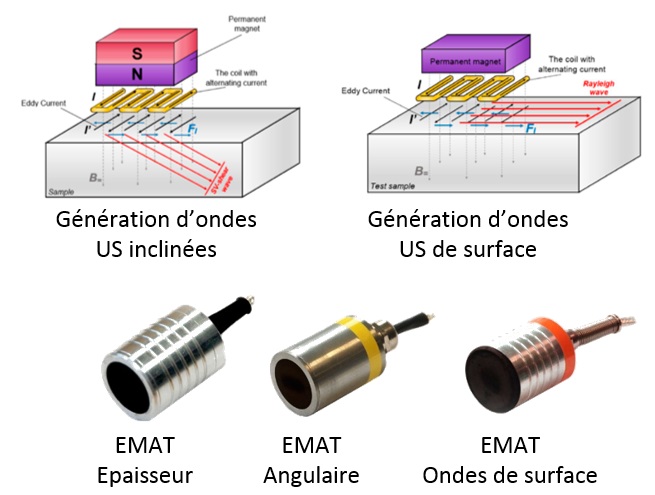

Système multi-analyse permettant l’utilisation de plusieurs modes de vibration (OL, OT, Guidées Rayleigh et Lamb)

Fréquences réglable de 0,5 à 7000 khz (7MHz) / Tension : 0-1200V / Logiciel de traitement et d’analyse
Applications : Détection et mesures d’épaisseur, corrosion, érosion, contrainte résiduelle, détection de défauts surfaciques et dans le volume, serrage de vis

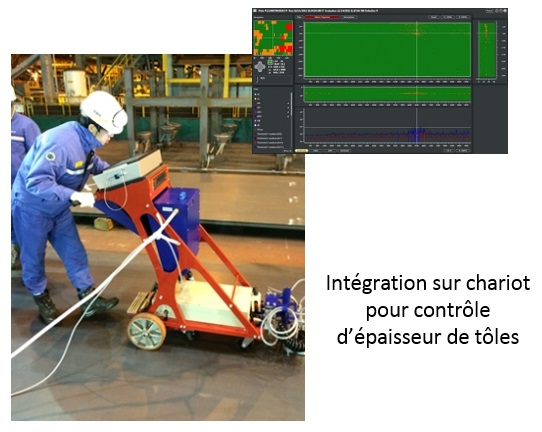

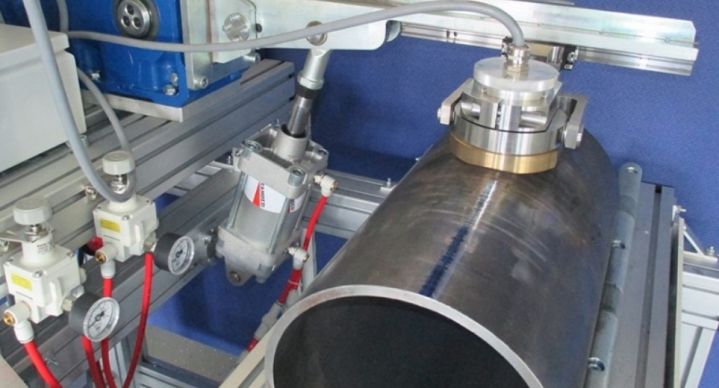

Système robuste facilement transportable - Intégration possible sur ligne de production - Réalisation de banc de test par EMAT

Télécharger la fiche : CMAT Power - Système EMAT de puissance (OL, OT, Rayleigh, Lamb)

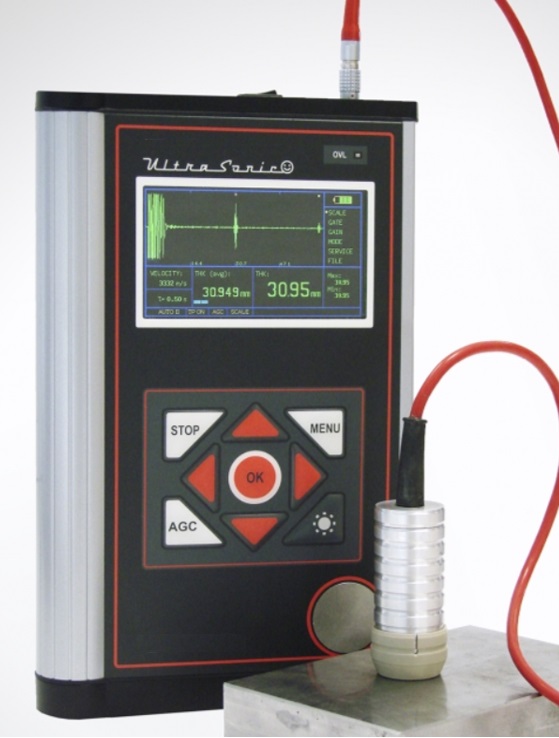

EMAT Compact – Mesure d’épaisseur sans contact

Système de mesure d’épaisseur Ultrason EMAT embarquable, autonome (batterie) pour réalisation de mesures dans des zones difficiles d’accès.

Mesure sans contact et sans couplant / Système compact et robuste

- Mesure d’épaisseur de tube, tuyauterie, réservoir, tôle, conteneur

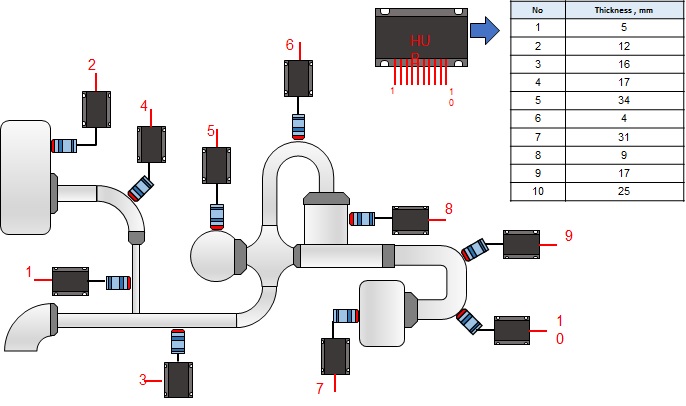

- Peut également être laissé à demeure pour monitoring de l’épaisseur - SHM

- Système embarquable sur robot, bras de contrôle

> Possible de connecter jusqu’à 16 boîtiers de mesure simultanément à une console de mesure centralisant et stockant les données mesurées

Télécharger la fiche : EMAT Compact – Mesure d’épaisseur sans contact
