Bancs et Equipements de Magnétisation, Aimantation, Mesures Magnétiques

Banc de Magnétisation pour Aimants et Assemblages Magnétiques

PHY PULSE – Ensemble de générateurs de courant à Impulsion (> 10 000A)
Tension de 1000 à 2000 Volts
Intensité max de 10 000 à 25 000 A
Durée de cycle de 4 à 12 secondes
Automate pour réglage des paramètres de sortie
Forme d'onde paramétrable : magnétisation, démagnétisation

PHY COIL - Ensemble de circuits d’aimantations fonction des polarités souhaitées
Large possible de polarisation : polarités simple, multipolarités, diamétrale, radiale, axiale
Circuit d'aimantation sur-mesure fonction des besoins clients

PHYMAG BENCH - Bancs d’Essais Magnétiques avec Aimantation réglable pour Tests de comportement de pièces, capteurs etc

Aimantation par Electroaimant pour génération de champ fort

Aimantation par Bobines d’Helmoltz 1D ou 3D

Circuit d’aimantation sur-mesure : électroaimants (entrefer réglable), montages de bobines Ø50mm à 2m
Alimentations DC / AC (jusqu’à 1 MHz) – Large gamme de tension et courant de sortie
Champs magnétiques générés de quelques mT à plusieurs Tesla

Réalisation de banc de test magnétique pour mesure du champ magnétique coercitif Hc, Induction magnétique rémanente à saturation Br, tracé du cycle d'Hystérésis B-H

MAGMAP ROTOR - Scanner pour cartographie magnétique de Rotor

Capteur de mesure dans les 3 directions X Y Z / zone sensible de 150µm²
Cartographie 3D pour des champs magnétiques continu DC et alternatif AC jusqu’à 5 kHz
Mesures et visualisations du champ magnétique selon les 3 composantes de l’espace
Volume maximum du scan : 155mmx55mmx360°
Vitesse du scan ajustable, système de codeur avec une résolution de 0,03°
Très haute résolution et précision de mesure : 0,5%
3 Gammes de mesures : 0,1T / 0,5T / 2Tesla
Logiciel d’acquisition et d’exploitation fourni

MAGSCAN- Scanner pour Cartographie Magnétique

Capteur de mesure de champ magnétique dans les 3 directions
Cartographie pour des champs magnétiques continu DC et alternatif (max : 2,5 kHz)
Mesures et visualisations du champ magnétique selon les 3 composantes X Y Z
Codeurs linéaires X Y Z avec définition d’un point zéro
Scan possible en continu (jusqu’à 100mm/s) ou point par point
Rotation possible avec résolution de 0,022° et détection du point zéro
Volume maximum du scan / version standard 135x135x135mm (sur mesure possible)
Résolution spatiale : 1µm
Très haute résolution et précision de mesure : 0,1%
3 Gammes de mesures : 0,1T / 0,5T / 2T ou 50mT / 0,2T / 1T
Logiciel d’acquisition et d’exploitation fourni

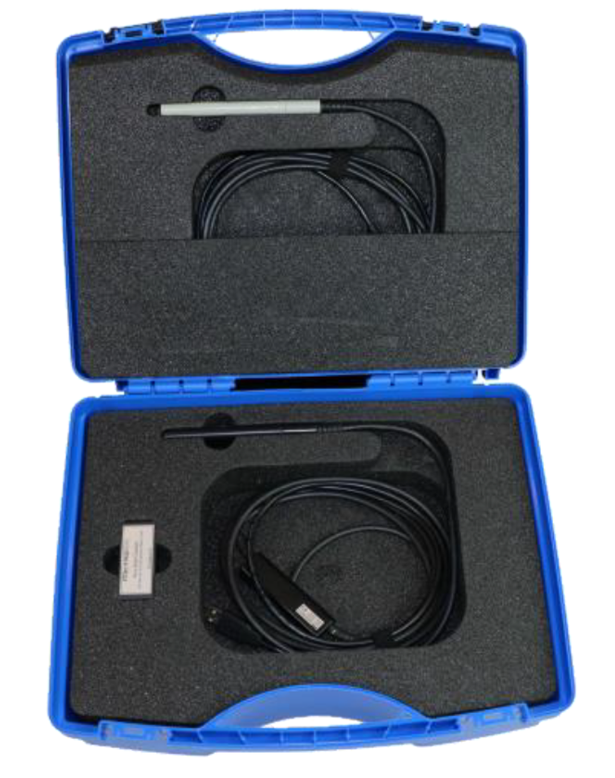

PHYMAG Pro - Moyen de Mesure du champ magnétique 3 axes

- Sonde à brancher directement en USB sur tout support PC / tablette
- Conditionneur externe et miniaturisé intégrant filtre et préamplificateur
- Gamme de mesures : de  quelques nT à 20T
- Fréquence : DC à AC jusqu’à 1kHz
- Précision : 1% quelque soit l’orientation de la sonde
- Calibration du zéro fonction du champ magnétique extérieur selon les 3 axes de mesures / chambre zéro Mag fournis
- Logiciel de mesure dédié et intuitif avec enregistrement des datas de mesures, suivi en temps réel / si besoin en déporté

Mesureur de champ magnétique PHYMAG+

Afficheur digital jusqu’à 4 digits
Mesureur de précisions 1% en DC / 2% en AC
Gamme de mesures : 20mT / 200mT / 2T
Unité : kA/m – Tesla – Gauss – Oersted
Enregistrement des datas (120 mesures)
Interface PC en USB - Mesure valeur Max, Min , Absolue
Alimentation par piles ou secteur par l’USB
Dimensions : 228 x 70 x 47 mm / poids 0,4 kg

Disponible au choix avec une sonde de mesure transversale ou axiale
Vendu calibré avec PV d’étalonnage fournis

HELMOLTZ COIL - Bobines d'Helmoltz

- Fabrication à façon et aux dimensions clients

- Structure entièrement amagnétique

- Utilisation d’outils de modélisation pour le dimensionnement des bobines

Diamètre de bobine : de 30mm à 3000mm
Système fonctionnant en champ magnétique DC et AC (0,01 Hz à 200 kHz)
Intégration possible de capteurs de champ magnétiques

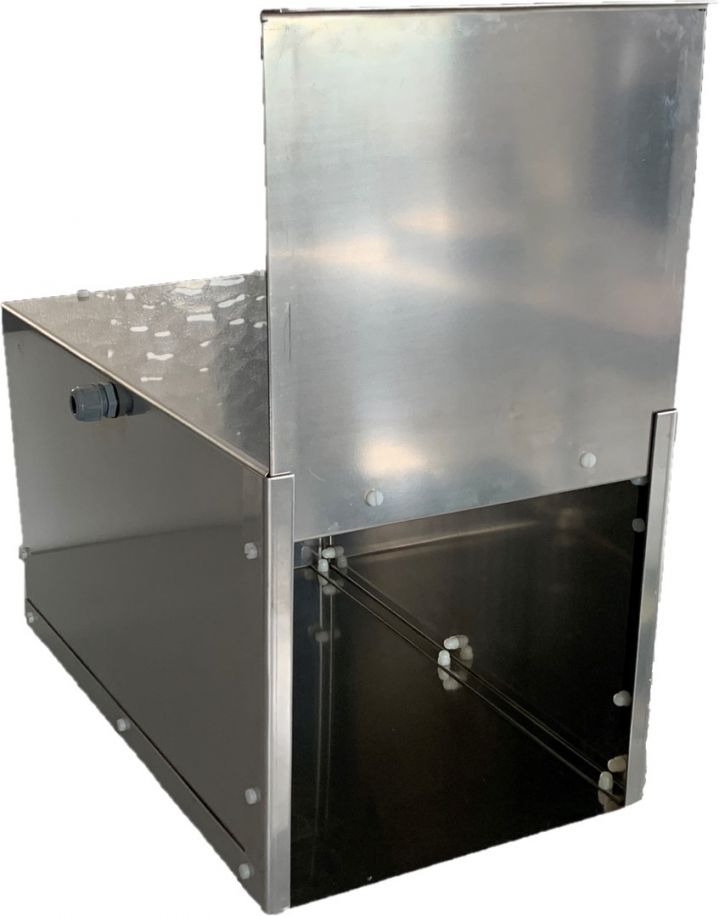

Caisson de Blindage Magnétique

Caisson atténuateur de champ magnétique (jusqu'à x200 000)

Dimensions et mécanique sur mesure

Plaque en µmétal d’épaisseur 0,5 à 2mm
Mu-métal : Alliage Fer/Nickel (80,4 % Ni ; 14,6 % Fe; 4,6 % Mo) certifié ASTM A753-97
Perméabilité magnétique maximum 619 000
Visseries et autres composants amagnétiques
